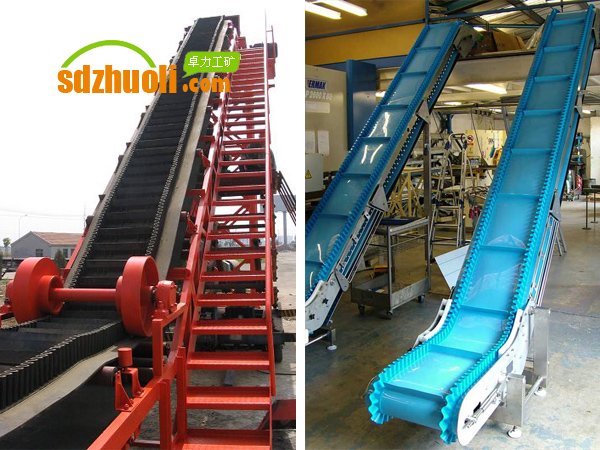

DJ型大傾角擋邊皮帶輸送機
DJ型大傾角皮帶輸送機概述：
DJ型大傾角皮帶輸送機(以下簡稱“大傾角”)具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，大傾角皮帶機提升高度(最高已達203m)、大輸送能力(最大已達6000t／h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內首創用于鋼廠的高爐上料產生了良好的經濟效益。
DJ型大傾角皮帶輸送機的應用范圍：
波狀擋邊帶式輸送機可沿水平、傾斜、垂直和變角方向輸送各種散料物料，從煤、礦石、沙子到化肥和糧食等。物料粒度不限，可從很小的粒度到400mm的大粒度。輸送量可從1立方/小時到6000立方/小時。
(1)、大傾角輸送機為一般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角及垂直90°輸送。
(2)、該機可用于煤碳、化工、冶金、電力、輕工、糧食、港口等行業，在工作環境溫度為-15℃～＋40℃的范圍內輸送堆積比重為0.5—4.2t／m3的各種散狀物料。
(3)、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
(4)、輸送傾角為0°～90°范圍內，最大垂直輸送物料粒度為400mm。
大傾角皮帶輸送機（擋邊帶式輸送機）技術參數表:
|
帶寬B（mm） |
300 |
400 |
500 |
650 |
800 |
|
擋邊高 |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
|
200 |
240 |
|
部分輸送傾角輸送量Q3/h |
30° |
15 |
14 |
20 |
34 |
46 |
71 |
104 |
120 |
128 |
157 |
|
195 |
235 |
|
45° |
11 |
10 |
14 |
26 |
31.5 |
57 |
83 |
97 |
102 |
127 |
|
157 |
195 |
|
60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
|
112 |
142 |
|
90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
|
60 |
76 |
|
外型尺寸 |
頭輪中心高H2/h（MM） |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
|
尾輪中心高H2/h（MM） |
335 |
330-490 |
600 |
600 |
600-800 |
|
中間段帶面高H2/h（MM） |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
|
中間段地腳寬B2/h（MM） |
480 |
580 |
870 |
1020 |
1220 |
|
帶寬B（mm） |
1000 |
1200 |
1400 |
|
擋邊高 |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
|
部分輸送傾角輸送量Q3/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
|
45° |
137 |
175 |
216 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
|
60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
|
90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
|
外型尺寸 |
頭輪中心高H2/h（MM） |
1400-2000 |
1600-2000 |
|
尾輪中心高H2/h（MM） |
600-800 |
800-1000 |
800-1200 |
|
中間段帶面高H2/h（MM） |
800-1200 |
1050-1500 |
1050-1700 |
|
中間段地腳寬B2/h（MM） |
1440 |
1690 |
1890 |
以上數據是按帶速V＝1m/s,容重r=1t/m3計算的。
DJ型大傾角皮帶輸送機主要特點：
(1)、可大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
(2)、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用20％～30％。
(3)、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
(4)、輸送量大，可達6000m3／h，垂直提升高度可達500m。
(5)、在垂直輸送物料時，物料粒度最大可達400mm。
(6)、從水平到傾斜(或垂直)能平穩過渡。
(7)、能耗低、結構簡單、維護方便。
(8)、膠帶強度高，使用壽命長。
DJ型大傾角皮帶輸送機的主要優點：
(1)大傾角皮帶輸送機的輸送傾角大，最大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
(2)結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
(3)運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等。
(4)運行平穩、噪聲小。
(5)由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t／h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kW。
(6)垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。
試運轉：
（1）新安裝的大傾角皮帶輸送機在正式投入使用前，應進行2小時空載及8小時負載運轉。試運轉前，除一般檢查大傾角皮帶輸送機的安裝是否符合安裝技術要求外，尚需檢查：減速器和電動滾筒內應按規定加夠潤滑油；清掃器、清掃器清部件的限位器的安裝情況；點動電動機，觀察滾筒轉動方向是否正確；電氣信號及控制裝置及接線正確性。
（2）試運轉期間應進行下列工作：檢查大傾角皮帶輸送機各運轉部位應無明顯噪聲；各軸承無異常升溫；各滾筒、托輥的轉動及緊固情況；清掃器的清掃效果；輸送帶的松緊程度；各電氣設備，按鈕應靈敏可靠；測定帶速、空載功率、滿載功率。
大傾角皮帶輸送機（擋邊帶式輸送機）訂貨須知：
根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。
★卓力機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★卓力機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸卓力公司。
