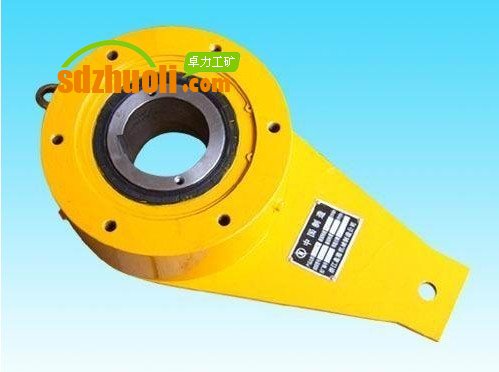

SD-150 NFSG40-80非接觸式逆止器
SD-150逆止器 NFSG40-80逆止器 NFSG40-80非接觸式逆止器 SD-150 NFSG40-80非接觸式逆止器
逆止器
為了防止傾斜帶式輸送機有載停車時發生倒轉或順滑現象，經對制動力矩的核算，視具體情況增設逆止或制動裝置。滾柱逆止器，適用于頭部滾筒，采用減速機傳動，功率較大，滾筒直徑較大，減速機在ZQ65以上的帶式輸送機，較適用于向上輸送，傾角≤18度的帶式輸送機，其優點為逆止迅速，倒轉距離小，是大中形傾角式輸送機的首選逆止器。 廣泛應用于減速機配套，焦化廠及運輸機械，輸送機，提升機，電動滾筒以及其他需要逆止要求的機械設備等領域。
國家規定
國家機械工業局1999-06-28 發布2000-01-01 實施的《帶式輸送機用逆止器JB/T 9015-1999》規定了逆止器的術語，基本參數，技術要求，試驗方法，檢驗規則，標志，包裝和貯存。
內圈旋轉方向—逆止器內能夠自由轉動的方向，正對轉向指示牌看，內圈沿順時針方向旋轉代號為S，沿逆時針方向旋轉代號為N。
2技術要求編輯1、逆止器工作環境溫度為–20~+60℃。
2、逆止器在正常工作情況下其溫升應低于30℃。
3、在額定逆止力矩作用下，逆止器工作105次，其楔塊，內圈，外圈表面不得出現點蝕，塑性變形和裂紋。
4、逆止器的主要零件熱處理硬度應符合表3的規定。
表 3 HRC楔 塊內 圈外 圈
60~6458~6258~62
5、所有零件必須經檢驗合格，外購件必須有合格證，方可進行裝配。
6、裝配后轉向指示牌所示旋向應與楔塊裝配所示旋向一致。
7、逆止器外露表面應涂一層底漆，兩層面漆。
8、逆止器內圈端面面漆為紅色，其余外表面面漆顏色為乳黃色，也可根據用戶要求采用其它顏色。
種類形式: 常用的逆止器有帶式逆止器，滾柱逆止器和異形塊逆止器
(1)帶式逆止器，主要由限制器，制動帶和止退器三部分組成，當電動滾筒在正常工作狀態下運轉時，制動帶存放在限制器內，限制器由金屬鋼板制成，止退器的作用是防止制動環行橡膠帶脫離滾筒，可以將制動帶的一端固定在金屬架上，當滾筒反轉時，制動帶被帶到尼龍傳輸帶與包膠滾筒之間，通過摩擦力作用，使傳動滾筒和強力耐磨橡膠帶的逆轉停止，帶式逆止器結構簡單，適用于小功率的帶式輸送機，其缺點是止動時要先倒轉一段，滾筒的直徑越大，倒轉距離會越長，因此大功率和大運量的移動式輸送機不宜采用；
(2)滾柱逆止器是一個滾柱超越離合器，它由內圈，外圈，滾柱和彈簧組成，逆止器外圈不動，輸送機正常運轉時，內圈逆時針旋轉，滾柱在楔形空間的大端，滾柱不起作用，當內圈順時針旋轉時，滾柱不受內圈的推動，在彈簧力的作用下，向楔形空間的小端運動，由于滾柱和逆止器內，外圈的摩擦使逆止器的內圈不能運動，起到逆止的作用，同樣的道理，當外圈不固定時，可以作為限速的超越離合器使用；
(3)異形塊逆止器是異形塊離合器在應用于逆止時的特殊形式，它由逆止器本體和逆止臂構成，逆止臂的一端和逆止器本體的外圈固定在一起，另一端固定在大傾角型輸送機機架或地基上，以得到逆止力矩，其工作原理與滾柱逆止器類似，其中起關鍵作用的是逆止器中的異形塊，當內圈的轉速大于外圈時，異形塊幾乎不產生摩擦力，當外圈的轉速大于內圈時，異形塊在摩擦力的作用下逐漸擠緊內外圈使內外圈的速度接近，這就是超越離合器的作用，當外圈不動，內圈反轉時異形塊起作用，達到逆止的作用
3質量期編輯在用戶遵守逆止器使用說明書規定的條件下，從制造廠發貨日起18個月內，其中使用期不超過12個月，產品因制造質量而發生損壞或不能正常工作，制造廠應免費為用戶修理或更換。
逆止器在運行過程中會產生一定熱量，應適當通風。逆止器在允許的最高速度下運行時溫度可達到80℃，需檢查對主機設備的影響，必要時應采取適當措施。
使用環境溫度超過38℃或在露天下工作時應采取防護措施，以免逆止器溫度超過最大允許溫度80℃，如使用通風設備或冷卻設備、遮陽罩或涂刷反射涂料。逆止器周圍不應有暴露的腐蝕性化學品或蒸氣，如硫酸鉀粉塵、氯氣、四氯化碳等，這會使密封件受到損壞。
試驗檢驗 試驗方法
1.1 自由運轉試驗
將被測逆止器安裝在試驗臺上，電機帶動逆止器內圈以最高轉速旋轉0。5h，應無過熱等異?，F(xiàn)象。
1.2 逆止性能試驗
將被測逆止器安裝在試驗臺上，在額定逆止力矩作用下，進行100次逆止，工作應可靠，無異常現象。
1.3 最小非接觸轉速測試
將逆止器的楔塊裝配安裝在無級調速的試驗臺上，電機帶動楔塊裝配旋轉，測定楔塊與外圈脫離接觸時逆止器內圈的最低轉速。
1.4 阻力矩測試
將被測逆止器安裝在試驗臺上，電機帶動逆止器內圈以1000r/min的轉速旋轉，用彈簧秤測定轉銷臂軸中心處的阻力F，按式(1)計算逆止器阻力矩:
M=F B sinθ···································(1)
式中:M——阻力矩，N·m；
F——在與逆止器內孔軸心線垂直的平面內，在銷軸中心處測得的阻力，N；B——銷軸中心至逆止器內孔中心距(見圖1)，m；——在測定平面內阻力F與銷軸中心至逆止器內孔中心連線的夾角。
1.5 溫升測試
JB/T 9015-1999 5
將被測逆止器安裝在試驗臺上，電機帶動逆止器內圈以最高轉速旋轉，每隔15min用半導體點溫計測量逆止器外圈表面溫度和環境溫度直到熱平衡(連續三次測量溫度相同)，最終外圈溫度與環境溫度之差為逆止器溫升。
1.6 壽命試驗
將被測逆止器安裝在試驗臺上，在額定逆止力矩作用下，進行105次逆止，試驗后，內圈，外圈和楔塊表面不得出現點蝕，塑性變形和裂紋等缺陷。
檢驗規則
2.1 每臺逆止器必須經制造廠檢驗部門檢驗合格后方能出廠。
2.2 逆止器出廠檢驗項目：
a) 外觀檢驗；
b) 自由運轉檢驗；
c) 逆止性能檢驗。
2.3 下列情況之一應進行型式檢驗:
a) 新產品試制；
b) 主要零件結構，材料或加工工藝有重大改變時；
c) 批量生產時，每?jī)赡觌S機抽1臺進行試驗。
2.4 逆止器型式檢驗項目：
a) 外觀檢驗；
b) 自由運轉檢驗；
c) 逆止性能檢驗；
d) 阻力矩檢驗；
e) 最小非接觸轉速檢驗；
f) 溫升檢驗；
g) 壽命檢驗。
包裝貯存
1、每臺逆止器應在明顯位置固定產品標牌，在端面固定轉向指示牌。產品標牌的內容包括產品名稱，代號，出廠編號，日期和制造廠廠名。標牌的尺寸和技術要求應符合GB/T、13306的規定。
2、單臺發貨的逆止器應包裝發運，包裝時內圈內孔和銷軸應涂防銹脂。隨主機出廠的逆止器應符合主機包裝要求。
3、隨機出廠文件包括產品合格證，使用說明書和裝箱單，出廠文件應裝入塑料袋密封后放包裝箱內。
4、逆止器的貯存應有防潮措施。
型號
NF型逆止器，用于帶式輸送機，斗式提升機，刮板輸送機
TD75型帶式輸送機配套專用逆止器 內部逆止器FXRV和FXRT—螺栓連接 接觸式異形塊逆止器
非接觸式逆止器 外部逆止器BA DTⅡ型滾柱逆止器 GN型滾柱逆止器
內部逆止器FEN和FE-過盈連接 NFZ型逆止器 NZC型逆止軸承
外部逆止器BA和BC DNZ型斗式提升機專用逆止器 內部逆止器FXM-螺栓連接
外部逆止器FGRA2-A3和FGRA3-A4 內部逆止器FXRV-螺栓連接
內部逆止器FXRT-螺栓連接 外部逆止器FA 內部逆止器FXN-過盈連接
內部逆止器NYD（NJ）型。內環鍵槽連接，外環機械螺栓連接
|
主機名 |
主機型號 |
物資名稱 |
規格型號 |
單位 |
現款價（含稅） |
|
皮帶運輸機 |
SD-150 |
非接觸式逆止器 |
SD-150 NFSG40-80 |
件 |
6200元 |
|
皮帶運輸機 |
SD-150 |
非接觸式逆止器 |
SD-150 NFNG40-80 |
件 |
6200元 |
如何購買本產品
卓力有豐富的經驗為客戶提供高品質的SD-150 NFSG40-80非接觸式逆止器及完善的售后服務，卓力人正以過硬的專業技能和積極的創新精神為打造全國一流的SD-150 NFSG40-80非接觸式逆止器而奮斗。全國統一銷售熱線：
400-083-4511 0537-7970778 13280082001 18605374511.
如果您對SD-150 NFSG40-80非接觸式逆止器有什么問題或者疑問，請聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
